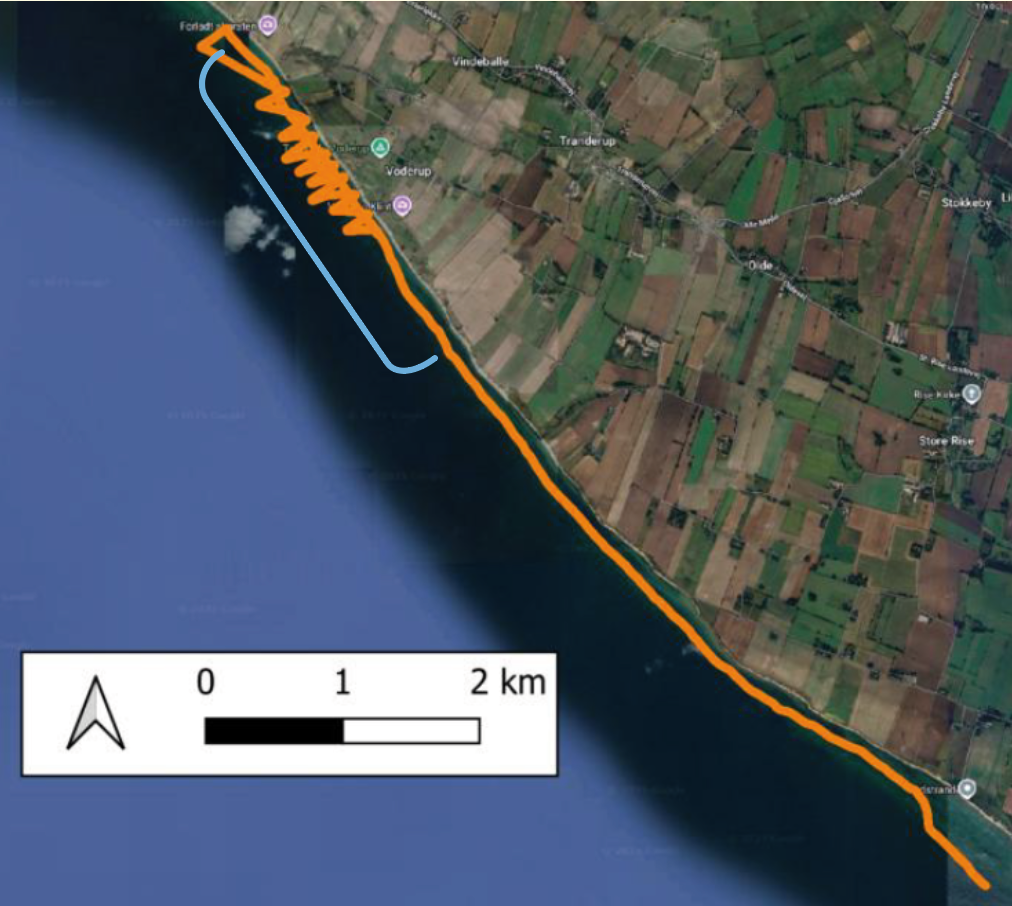

Her ses et eksempel på resultatet af en af forsker fra AU Line Meldgaard Madsens mange ture i gummibåden med FloaTEM i området omkring Voderup Klint på Ærø (som du kan læse om her). Netop disse data er indsamlet på en tur på to kilometer fra nordvest mod sydøst, og profilet, som diagrammet kaldes, viser et tværsnit af jordens lag på en del af sejlruten (gul markering på kortet længere nede).
(Tryk på de tre prikker for at forstørre den interaktive figur)
Profilets farver viser den elektriske modstand (i enheden Ohm-m) fra havbunden og ned til omkring 80 meters dybde. Geologerne ved på forhånd, at sand har en ret høj modstand (lilla farve), og at ler har en relativt lav modstand (blå-gule farver). Derfor kan de se, at der ca. 20 meter under havbunden ligger et 40 meter tykt sandlag. Over sandlaget ligger et andet geologisk lag med en lavere elektrisk modstand. Den lavere modstand skyldes formentlig, at laget hovedsageligt består af ler. Modstanden er særlig lav i nogle områder foran selve skreddet, hvilket stemmer godt overens med det, forskerne regnede med at finde. Hele skreddet formodes nemlig at være sket, fordi der ligger et lag af ler i undergrunden, som de øvre jordlag glider på, når det bliver tilpas vådt.
Forskerne er dog endnu ikke færdige med at afkode det samlede billede fra alle målingerne ved klinten, så derfor kan man endnu ikke sige, hvad de konkret betyder for landskreddet.
